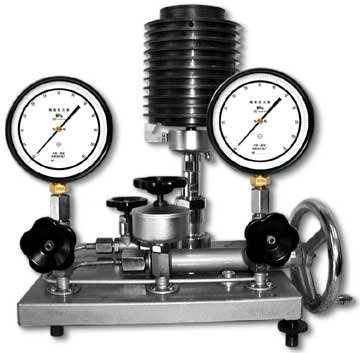

YU系列活塞式​压力计
  • YU系列活塞式​压力计
    • 质量稳定 实行全过程质量监控,细致入微,全方位检测!
    • 价格合理 高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷 先进生产流水线,充足的备货,缩短了交货期!

    全国销售热线 029-88639822

    • 产品描述
    • 服务承诺
    • 订货流程
    • 技术文档下载

    产品名称:

    · YU系列活塞式压力计

    ·

    型号:

    · YU-6/60/600

    产品摘要:

    YU系列活塞式压力计为满足JJG59-2007活塞式压力计检定规程的新式活塞压力计,非常耐用

    产品描述

    活塞式压力计简介:
    活塞式压力计是一种压力标准仪器,主要适用于校验低于0.25级精度的精密压力表,亦可用来校验低一等级的活塞式压力计,各种工业用压力表或其他各类压力测量仪器。压力计适合在周围温度为20±5℃,相对湿度不大于80%的条件下工作。

    活塞式压力计精确度等级 :
    0.05 级
    0.02 级
    基本误差限
    压力值在测量上限值的10%以下
    为测量上限值10%的±0.05%
    为测量上限值10%的±0.02%
     压力值在测量上限会下的10~100%
     为实际测量值的
    ±0.05%
    实际测量值的±0.02%

    活塞式压力计结构原理:

    压力计乃是应用静压平衡原理的计量仪器:即活塞本身和加在活塞上的专用砝码重量(G)作用在活塞面积(S)上所产生的压力(P)与液压容器内所产生的压力相平衡,来测定被校验仪表的压力大小:

                                                   P=G/S

    式中G=mg(m:法码质量,g:重力加速度)产品出厂时g值用标准重力加速度来定。用户使用时g值应按当地重力加速度来定,并按计算值修正砝码G的重量。

    压力计系由校验泵(压力发生系统)和活塞部分(压力测量系统)两部分组成。



    校验泵(压力发生系统)包括手摇压力泵(13)、油杯(1)、 进油阀(3)及两个针形阀(2)、(15),在针形阀(15)上装有联接螺帽(8),用以连接被校验的压力表。

    活塞部分(压力测量系统)用经过精密研磨后具有精确截面的活塞(5 )、活塞缸(4)及与活塞直接相连的承重底盘⑵、底盘上边的砖码(6)所组成。

    校验泵和活塞部分安装在同一底座(14)上借导管(9)相连,中间装有针形阀(2 )。整个压力计由四个水平调节螺丝(11)支撑,并借以装于底座上的水平泡(12)用以较准水平位置。

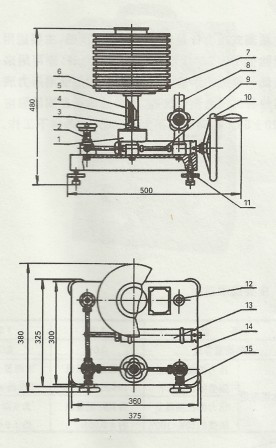

    1.  油杯              9.导管

    2.  针形阀            10.压力泵手轮

    3.  进油阀            11.水平调节螺丝

    4.  活塞缸            12.水平泡

    5.   活塞             13.手摇压力栗

    6.   砝码             14.底板

    7.   承重底盘         15.针形阀

    8.   联接螺帽


    YU-6      0.04-0.6Mpa       0.01MPa 6个  0.05MPa 10个

    YU-60    0.1-6Mpa   0.1MPa 4个   0.5MPa 11个

    YU-600   1-60Mpa    1MPa 4个   5MPa 11个

    砝码可根据客户特殊要求订制

    专业制造、专业服务,我们为你创造更多价值

    不断提升服务质量,精益求精,真诚的服务是我们永恒的主题。我们严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

    产品标准

    产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

    售前服务

    产品介绍,技术交流,非标产品设计,疑难解答。

    售中服务

    守信合同,保证及时供货,随时保持与客户联系。

    对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

    售后服务

    我们的产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。

    产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。

    对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。

    对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高我们的服务质量。

    订货流程

    收到客户采购清单,为客户报价并传真报价单

    具体商定:交货期、特殊要求等事宜。

    订货须知

    客户对产品有特殊要求,须在订货合同中提供以下说明:

    精度

    量程

    介质如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
